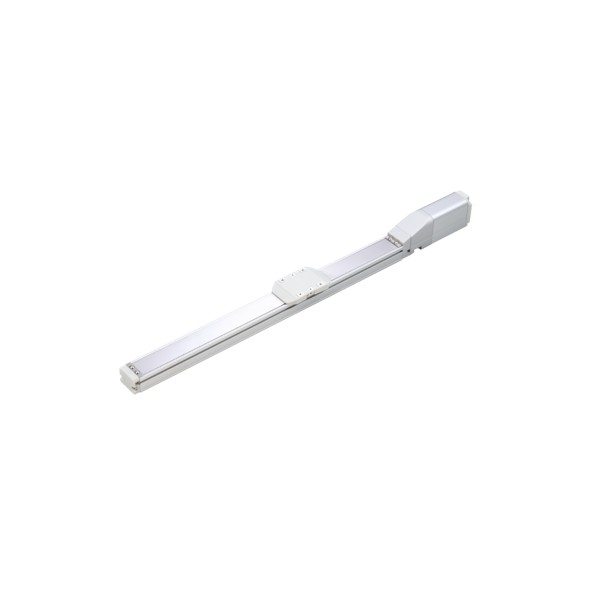

CGTH3
-
類別CGTH 系列電動缸
CGTH 系列為軌道內嵌滑台式步進電動缸
位置重覆精度：±0.005 (mm)
螺桿導程：2 /8 (mm)
最高轉速:≦3000/≦3000(rpm)
最高速度 | 水平使用：≦100 / ≦400 (mm/s)
最高速度 | 垂直使用：≦60 / ≦250(mm/s)
最大可搬重量 | 水平使用：≦13 / ≦10 (kg)
最大可搬重量 | 垂直使用：≦5 /≦ 2 (kg)
定格推力： 373 / 93 (N)
標準行程：50-500 /50間隔(mm)
______________________ ___________________
※1 最高速度與最大荷重無法同時存在，選用前請詳見右側速度-荷重曲線圖
※2 此處最高速度為軟體移動速度設定為100%時
※3 長行程時，會產生螺桿偏擺，需將速度調降(線速度請參閱尺寸圖下方表格)
