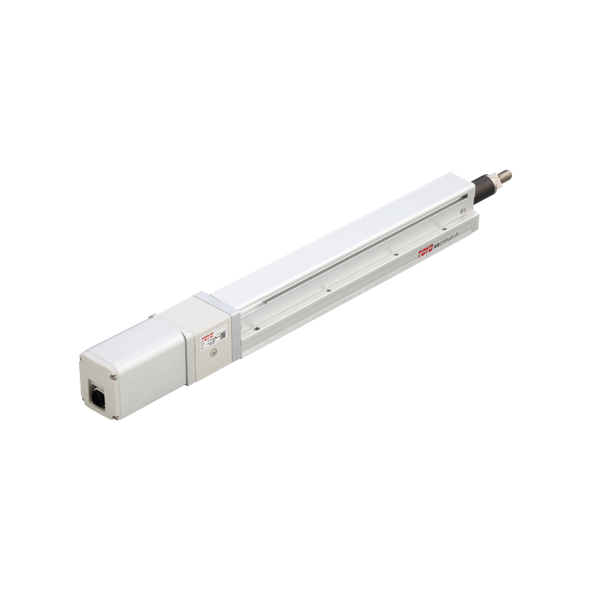

CGTY5
-
類別CGTY 系列電動缸
CGTY 系列為軌道內嵌推桿式步進電動缸
位置重覆精度：±0.01(mm)
螺桿導程：2 / 5 / 10 / 20(mm)
最高轉速:≦3000/≦3000/≦3000/≦3000(rpm)
最高速度 | 水平使用：≦100 / ≦250 / ≦500 / ≦1000(mm/s)
最高速度 | 垂直使用：≦100 / ≦250 / ≦500 / ≦1000(mm/s)
最大可搬重量 | 水平使用：≦30/≦30/≦15/≦10(kg)
最大可搬重量 | 垂直使用：≦10/≦10/≦5/≦2.5(kg)
定格推力：1147 / 459 / 229 / 115(N)
標準行程：50-600 / 50(mm)
______________________ ___________________
※ 此處最高速度為軟體移動速度設定為100%時。
※ 此荷重條件外部需搭配輔助滑軌以承受徑向負載。
※長行程時，會產生螺桿偏擺，需將速度調降(線速度請參閱尺寸圖下方表格)
