DGTH4
-
類別DGTH 系列電動缸

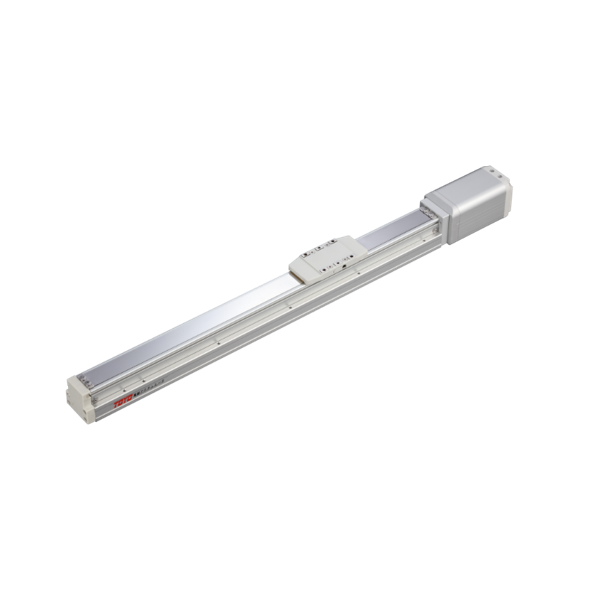

DGTH 系列為軌道內嵌滑台式伺服電動缸
位置重覆精度：±0.005 (mm)
螺桿導程：2/6/12(mm)
最高轉速:3000/3600/3600(rpm)
最高速度 水平使用：≦100 / ≦360 / ≦720(mm/s)
最高速度 垂直使用：≦100 / ≦360 / ≦720(mm/s)
最大可搬重量 水平使用：≦25/≦20/≦12 (kg)
最大可搬重量 垂直使用：≦8/≦8/≦3.5 (kg)
定格推力： 827/276/138(N)
標準行程：50-1000/50間隔(mm)
______________________ ___________________
※1 此處最高速度為軟體移動速度設定為100%時。
※2 最高速度及最大荷重無法同時存在，選用前請詳見右側速度-荷重曲線圖
※3 長行程時，會產生螺桿偏擺，需將速度調降(線速度請參閱尺寸圖下方表格)
