DGTH5-暐祥企業

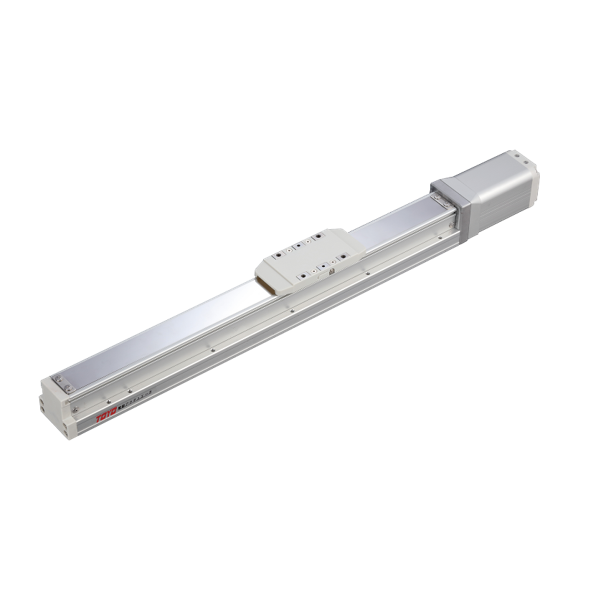

DGTH 系列為軌道內嵌滑台式伺服電動缸

螺桿等級代號：L
螺桿等級：C7 轉造
位置重覆精度：±0.005(mm)
標準行程：50-1050/50間隔(mm)

螺桿導程：2/5(mm)
最高轉速:3000/3600(rpm)
最高速度 | 水平使用：≦100 / ≦300(mm/s)
最高速度 | 垂直使用：≦100 / ≦300(mm/s)
最大可搬重量 | 水平使用：≦30/≦30 (kg)
最大可搬重量 | 垂直使用：≦10/≦10 (kg)
定格推力： 1147/459 (N)
______________________ ___________________
螺桿等級代號：C
螺桿等級：C5 研磨
位置重覆精度：±0.003 (mm)
標準行程：50-300/50間隔(mm)

螺桿導程：10 / 20 (mm)
最高轉速:3600/3300(rpm)
最高速度 | 水平使用：≦600 / ≦1100(mm/s)
最高速度 | 垂直使用：≦600 / ≦1100(mm/s)
最大可搬重量 | 水平使用：≦15 / ≦6.5 (kg)
最大可搬重量 | 垂直使用：≦5/ ≦1.5 (kg)
定格推力： 229 /115 (N)
______________________ ___________________
※1 此處最高速度為軟體移動速度設定為100%時。
※2 最高速度與最大荷重無法同時存在，選用前請詳見右側速度荷重曲線圖
※3 長行程時，會產生螺桿偏擺，需將速度調降(線速度請參閱尺寸圖下方表格)
